免杀基础知识之PE相关数据结构

免杀对抗

PE文件结构

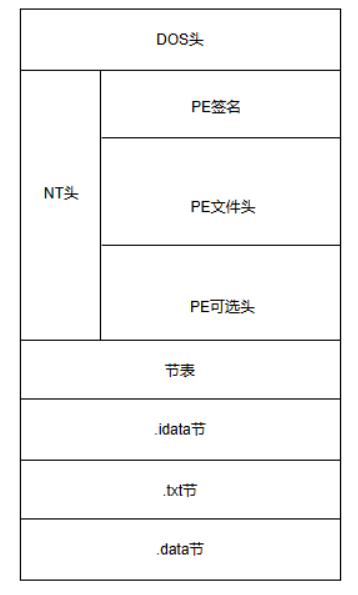

PE（ Portable Execute）文件是Windows下可执行文件的总称，常见的有 DLL，EXE，OCX，SYS 等。其文件的结构一般来说：从起始位置开始依次是 DOS头，NT头，节表 以及 具体的节。如下图所示。

image-20250503013427428

PE文件执行顺序

  1. 检查DOS头：当一个PE文件被执行时，Windows的PE装载器首先会检查DOS头（DOS Header）。DOS头的结构中包含一个指向PE头（PE Header）的偏移量。PE头是PE文件格式的核心，包含了关于文件的基本信息。
  2. 跳转到PE头：如果找到有效的PE头偏移量，装载器会跳转到该位置，开始解析PE头。
  3. 验证PE头：在PE头中，装载器会检查PE文件的有效性，包括检查“PE\0\0”标识符、机器类型、时间戳等信息。如果PE头有效，装载器将继续处理。
  4. 跳转到PE头尾部：装载器会跳过PE头的内容，直接跳转到PE头的尾部，接下来会读取节表（Section Table）。
  5. 读取节表：节表包含了所有节段的信息，如节名、虚拟地址、大小、读写权限等。装载器会遍历节表，获取每个节段的相关信息。
  6. 文件映射：Windows使用文件映射机制将PE文件的节段映射到进程的虚拟地址空间。
  7. 设置节段属性：在映射节段到内存时，装载器会根据节表中指定的属性（如可读、可写、可执行）来设置每个节段的内存保护属性。
  8. 处理导入表：映射完成后，装载器会继续处理PE文件中的导入表（Import Table）。导入表包含了程序依赖的其他模块（DLL）的信息，以及所需的导出函数。装载器会根据导入表加载所需的DLL，并解析其中的函数地址。
  9. 执行入口点：最后，装载器会找到程序的入口点（Entry Point），并开始执行程序的代码。

PE文件存储加载差异

其实就是PE文件在硬盘中与在内存中的差异

假设有一个PE文件，其中一个代码节的大小为3KB，另一个数据节的大小为2KB。在加载到内存时，操作系统可能会为代码节分配一个完整的4KB页，随后为数据节分配另一个完整的4KB页。这将导致在内存中产生3KB的空洞。下面给一个图解释：

image-20250503155932432

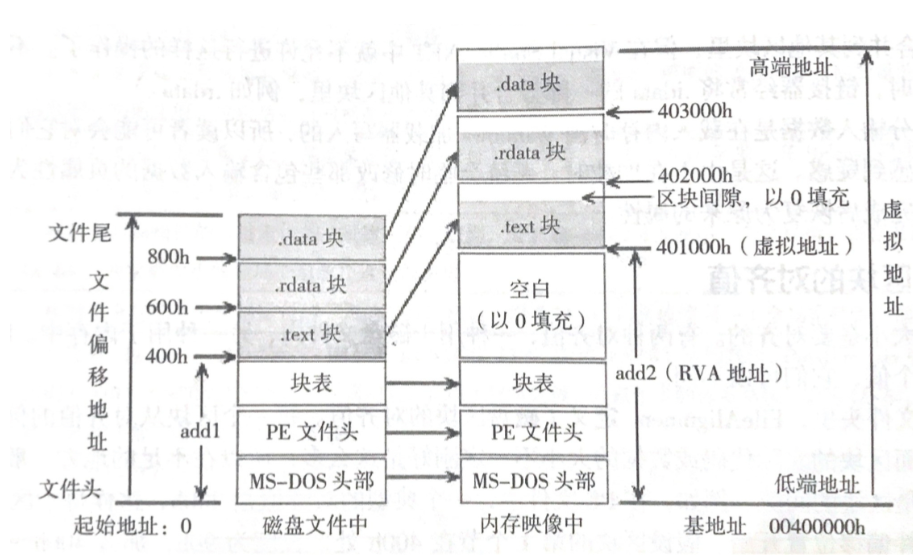

文件映射

image-20250503160042184

PE文件字段详解

DOS头

DOS头由MZ文件头和Dos Stub两部分组成。无论是32位或64位可执行文件，其文件的头部必定是IMAGE_DOS_HEADER。

MZ头

IMAGE_DOS_HEADER 结构体，其大小占64个字节。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
typedef struct _IMAGE_DOS_HEADER {      // DOS .EXE header
  WORD   e_magic;                     // Magic number
  WORD   e_cblp;                      // Bytes on last page of file
  WORD   e_cp;                        // Pages in file
  WORD   e_crlc;                      // Relocations
  WORD   e_cparhdr;                   // Size of header in paragraphs
  WORD   e_minalloc;                  // Minimum extra paragraphs needed
  WORD   e_maxalloc;                  // Maximum extra paragraphs needed
  WORD   e_ss;                        // Initial (relative) SS value
  WORD   e_sp;                        // Initial SP value
  WORD   e_csum;                      // Checksum
  WORD   e_ip;                        // Initial IP value
  WORD   e_cs;                        // Initial (relative) CS value
  WORD   e_lfarlc;                    // File address of relocation table
  WORD   e_ovno;                      // Overlay number
  WORD   e_res[4];                    // Reserved words
  WORD   e_oemid;                     // OEM identifier (for e_oeminfo)
  WORD   e_oeminfo;                   // OEM information; e_oemid specific
  WORD   e_res2[10];                  // Reserved words
  LONG   e_lfanew;                    // File address of new exe header
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;
//一个word是对应2个字节，该结构体大小为64个字节，因为里面定义了两个word型数组。

我们随便找一个exe看看效果

e_magic：值是一个常数 0x4D5A（小端序），用文本编辑器查看该值位对应的ASCII字符串是‘MZ’，可执行文件必须都是’MZ’开头。

image-20250503160551907

e_lfanew：用来表示 DOS头之后的 NT头相对文件起始地址的偏移量。这可太重要了，有了这个我们就可以根据偏移计算出NT头的信息，然后读取节表的信息。

image-20250503160812865

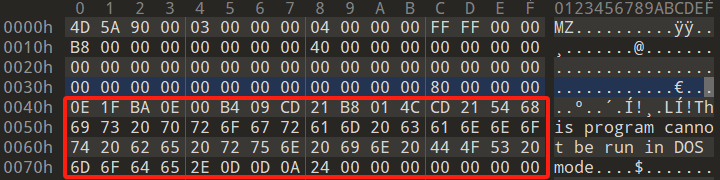

DOS stub

dos存根，在IMAGE_DOS_HEADER和IMAGE_NT_HEADERS之间存在一DOS存根。PE文件是运行在32位或64位操作系统下的。其功能是当该EXE运行在16位环境下，输出一段文字：“This program cannot be run in DOS mode”，然后并退出该进程。

image-20250503160907558

NT头

PE Header：是PE相关结构NT映像头（IMAGE_NT_HEADER）的简称，其中包含许多PE装载器用到的重要字段。执行体在支持PE文件结构的操作系统中执行时，PE装载器将从IMAGE_DOS_HEADER结构中的e_lfanew字段里找到PE Header的起始偏移量，加上基址得到PE文件头的指针。 ★★★ NTHeader = ImageBase + dosHeader->e_lfanew

1
2
3
4
5
typedef struct IMAGE_NT_HEADERS{
     DWORD Signature;
     IMAGE_FILE_HEADER FileHeader;
     IMAGE_OPTIONAL_HEADER32 OptionalHeader;
}IMAGE_NT_HEADERS,*PIMAGE_NT_HEADERS;

这三个结构其实就对应了PE签名，PE文件头，PE可选头

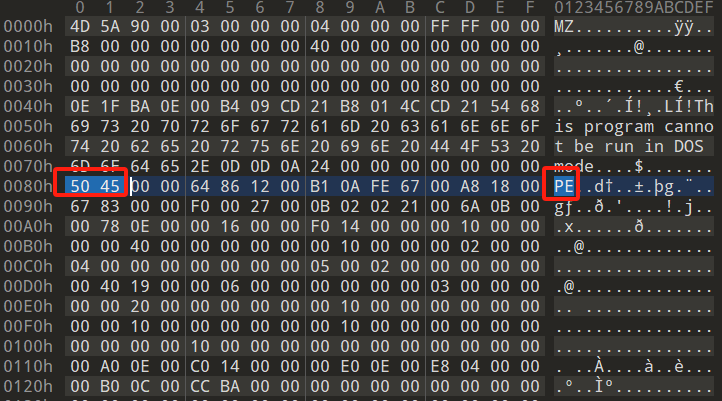

Signature

将文件标识为 PE 映像的 4 字节签名。字节为“PE\0\0”。这个字段是PE文件的标志字段，通常设置成00004550h，其ASCII码为PE00，这个字段是PE文件头的开始，前面的DOS_HEADER结构中的字段e_lfanew字段就是指向这里。

image-20250503161238916

FileHeader

IMAGE_FILE_HEADE：共20字节的数据

1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_FILE_HEADER {
   WORD    Machine;                    //运行平台
   WORD    NumberOfSections;           //该PE文件中有多少个节，也就是节表中的项数。
   DWORD   TimeDateStamp;              //文件创建日期和时间
   DWORD   PointerToSymbolTable;       //指向符号表（用于调试）
   DWORD   NumberOfSymbols;            //符号表中符号个数（用于调试）
   WORD    SizeOfOptionalHeader;       //IMAGE_OPTIONAL_HEADER32结构大小
   WORD    Characteristics;            //文件属性
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;
OptionalHeader

IMAGE_OPTIONAL_HEADER32：是一个可选的机构，实际上IMAGE_FILE_HEADER结构不足以定义PE文件属性，因此可选映像头中定义了更多的数据。 总共224个字节，最后128个字节为数据目录（Data Directory）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
typedef struct _IMAGE_OPTIONAL_HEADER {
    WORD    Magic;
    BYTE    MajorLinkerVersion;
    BYTE    MinorLinkerVersion;
    DWORD   SizeOfCode;
    DWORD   SizeOfInitializedData;
    DWORD   SizeOfUninitializedData;
    DWORD   AddressOfEntryPoint;
    DWORD   BaseOfCode;
    DWORD   BaseOfData;
    DWORD   ImageBase;
    DWORD   SectionAlignment;
    DWORD   FileAlignment;
    WORD    MajorOperatingSystemVersion;
    WORD    MinorOperatingSystemVersion;
    WORD    MajorImageVersion;
    WORD    MinorImageVersion;
    WORD    MajorSubsystemVersion;
    WORD    MinorSubsystemVersion;
    DWORD   Win32VersionValue;
    DWORD   SizeOfImage;
    DWORD   SizeOfHeaders;
    DWORD   CheckSum;
    WORD    Subsystem;
    WORD    DllCharacteristics;
    DWORD   SizeOfStackReserve;
    DWORD   SizeOfStackCommit;
    DWORD   SizeOfHeapReserve;
    DWORD   SizeOfHeapCommit;
    DWORD   LoaderFlags;
    DWORD   NumberOfRvaAndSizes;
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

DataDirectory：数据目录，这是一个数组。

  • VirtualAddress：是一个RVA。
  • Size：是一个大小。
1
2
3
4
typedef struct _IMAGE_DATA_DIRECTORY {
    DWORD   VirtualAddress;
    DWORD   Size;
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;

DataDirectory数组的每一项的内容如下，都是C语言的宏定义。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#define IMAGE_DIRECTORY_ENTRY_EXPORT          0   // Export Directory
#define IMAGE_DIRECTORY_ENTRY_IMPORT          1   // Import Directory
#define IMAGE_DIRECTORY_ENTRY_RESOURCE        2   // Resource Directory
#define IMAGE_DIRECTORY_ENTRY_EXCEPTION       3   // Exception Directory
#define IMAGE_DIRECTORY_ENTRY_SECURITY        4   // Security Directory
#define IMAGE_DIRECTORY_ENTRY_BASERELOC       5   // Base Relocation Table
#define IMAGE_DIRECTORY_ENTRY_DEBUG           6   // Debug Directory
//      IMAGE_DIRECTORY_ENTRY_COPYRIGHT       7   // (X86 usage)
#define IMAGE_DIRECTORY_ENTRY_ARCHITECTURE    7   // Architecture Specific Data
#define IMAGE_DIRECTORY_ENTRY_GLOBALPTR       8   // RVA of GP
#define IMAGE_DIRECTORY_ENTRY_TLS             9   // TLS Directory
#define IMAGE_DIRECTORY_ENTRY_LOAD_CONFIG    10   // Load Configuration Directory
#define IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT   11   // Bound Import Directory in headers
#define IMAGE_DIRECTORY_ENTRY_IAT            12   // Import Address Table
#define IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT   13   // Delay Load Import Descriptors
#define IMAGE_DIRECTORY_ENTRY_COM_DESCRIPTOR 14   // COM Runtime descriptor

导出表

是 Windows PE（Portable Executable）文件格式中的一个重要数据结构，主要用于描述一个动态链接库（DLL）所提供的可供外部调用的函数和数据。

导入表

①导入表（Import Table）：是Windows可执行文件中的一部分，导入表的地址是由DataDirectory[IMAGE_DIRECTORY_ENTRY_IMPORT].VirtualAddress提供， 它记录了一个程序或DLL所需调用的外部函数（或API）的名称，以及这些函数在哪些动态链接库（DLL）中可以找到

当程序需要调用某个函数时，它必须知道该函数的名称和所在的DLL文件名，并将DLL文件加载到进程的内存中。导入表就是告诉程序这些信息的重要数据结构。

  1. Import Lookup Table：通常被称为ILT，记录了程序需要调用的外部函数的名称，每个名称以0结尾。如果使用了API重命名技术，这里的名称就是修改过的名称。
  2. Import Address Table：通常被称为IAT，记录了如何定位到程序需要调用的外部函数，即每个函数在DLL文件中的虚拟地址。在程序加载DLL文件时，IAT中的每一个条目都会被填充为实际函数在DLL中的地址。如果DLL中的函数地址发生变化，程序会重新填充IAT中的条目。这个IAT与免杀是有很密切的关系的，如我们后续的一项技术：动态API调用。
  3. Import Directory Table：通常被称为IDT，记录了DLL文件的名称、ILT和IAT在可执行文件中的位置等信息。

ALL IN ALL：ILT记录API名称，IAT记录API在DLL的虚拟地址，IDT记录了DLL文件的名称、ILT和IAT的位置。

②导入表的DESCRIPTOR的定义：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
typedef struct _IMAGE_IMPORT_DESCRIPTOR {
    union {
        DWORD   Characteristics;            // 0 for terminating null import descriptor
        DWORD   OriginalFirstThunk;         // RVA to original unbound IAT (PIMAGE_THUNK_DATA)
    } DUMMYUNIONNAME;
    DWORD   TimeDateStamp;                  // 0 if not bound,
                                            // -1 if bound, and real date\time stamp
                                            //     in IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT (new BIND)
                                            // O.W. date/time stamp of DLL bound to (Old BIND)

    DWORD   ForwarderChain;                 // -1 if no forwarders
    DWORD   Name;
    DWORD   FirstThunk;                     // RVA to IAT (if bound this IAT has actual addresses)
} IMAGE_IMPORT_DESCRIPTOR;
typedef IMAGE_IMPORT_DESCRIPTOR UNALIGNED *PIMAGE_IMPORT_DESCRIPTOR;
  1. DUMMYUNIONNAME：
    • Characteristics: 如果该值为 0，表示这是导入描述符的终止标志（即没有更多的导入描述符）
    • OriginalFirstThunk: 如果该值不为 0，表示原始未绑定的 ILT 的 RVA（相对虚拟地址），指向 IMAGE_THUNK_DATA 结构，包含导入的函数名称或序号，这个数组中的每一项表示一个导入函数。
  2. TimeDateStamp：映象绑定前，这个值是0，绑定后是导入模块的时间戳。
  3. ForwarderChain：转发链，如果没有转发器，这个值是 -1 。
  4. Name：一个 RVA，指向导入模块的名字，所以一个 IMAGE_IMPORT_DESCRIPTOR 描述一个导入的DLL。
  5. FirstThunk：该字段是一个 RVA，指向 IAT。如果绑定，则 IAT 包含实际的函数地址。操作系统将使用这个地址来调用导入的函数。也指向一个 IMAGE_THUNK_DATA 数组。

IMAGE_THUNK_DATA 的定义

1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_THUNK_DATA32 {
    union {
        DWORD ForwarderString;      // PBYTE
        DWORD Function;             // PDWORD
        DWORD Ordinal;
        DWORD AddressOfData;        // PIMAGE_IMPORT_BY_NAME
    } u1;
} IMAGE_THUNK_DATA32;
typedef IMAGE_THUNK_DATA32 * PIMAGE_THUNK_DATA32;
  • OriginalFirstThunk 主要用于在 程序加载时 查找导入的函数。它提供了函数的原始信息（名称或序号），允许操作系统在运行时解析这些函数的地址。
  • FirstThunk 当 程序调用导入的函数时，它使用 FirstThunk 中的地址进行调用。这个字段在程序运行时被填充为实际的函数地址，是由PELoader负责的。
  • OriginalFirstThunk 和 FirstThunk 他们指向的不是同一个 IMAGE_THUNK_DATA 数组。OriginalFirstThunk 指向的 IMAGE_THUNK_DATA 数组包含导入信息，在这个数组中只有 Ordinal 和 AddressOfData 是有用的，因此可以通过 OriginalFirstThunk 查找到函数的地址。FirstThunk则略有不同，在PE文件加载以前或者说在导入表未处理以前，他所指向的数组与 OriginalFirstThunk 中的数组虽不是同一个，但是内容却是相同的，都包含了导入信息，而在加载之后，FirstThunk 中的 Function 开始生效，他指向实际的函数地址，因为FirstThunk 实际上指向 IAT 中的一个位置。

PE文件加载之前，或者说导入表未处理之前：

image-20250503164646112

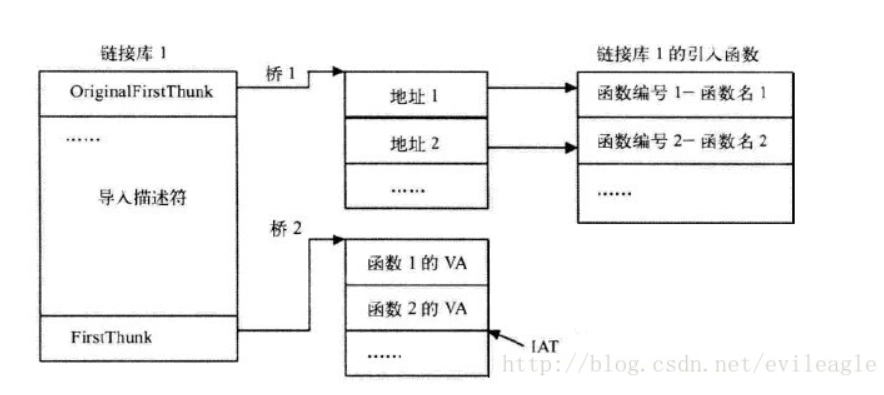

PE文件加载之后，或者说导入表未处理之后：

image-20250503164702124

ALL IN ALL：

  1. 导入表的地址是由DataDirectory[IMAGE_DIRECTORY_ENTRY_IMPORT].VirtualAddress提供
  2. 每一个被导入的DLL对应一个 IMAGE_IMPORT_DESCRIPTOR，而 IMAGE_IMPORT_DESCRIPTOR 是导入表的表项
  3. IMAGE_IMPORT_DESCRIPTOR 包含两个 IMAGE_THUNK_DATA 数组，数组中的每一项对应一个导入函数
  4. 加载前 OriginalFirstThunk 与 FirstThunk 的数组都指向名字信息，加载后 FirstThunk 数组指函数在DLL的虚拟地址（VA）。
  5. IMAGE_IMPORT_BY_NAME 是一个结构体。相应函数的 IMAGE_IMPORT_BY_NAME 组合成一个数组，用于存放函数名称，支持名称导入函数地址。AddressOfData 表示了相应函数的 IMAGE_IMPORT_BY_NAME 在整个PE文件的偏移量是多少。即 pImgImportByName = (PIMAGE_IMPORT_BY_NAME)(pebase + pOriginalFirstThunk->u1.AddressOfData);

重定位

程序在加载之前，按照规定应该要占据这个地址，但是出于某种原因，现在这个地址不能给程序用了，程序必须转移到别的地址，这使得所有这些嵌入的地址无效。为了解决这个加载问题，一个包含所有这些需要调整的嵌入地址的列表被存储在PE文件的一个专门表中，称为重定位表（Relocation Table）。这个表位于.reloc节的一个数据目录中。

步骤如下：

  1. 获取重定位表：通过 IMAGE_NT_HEADERS 结构中的 DataDirectory 字段获取重定位表的地址和大小。
  2. 计算偏移量：计算实际加载地址与原始基址之间的差异（delta）。
  3. 遍历重定位表：检查每个重定位块，获取需要重定位的地址，并根据重定位类型进行调整。
  4. 处理不同的重定位类型：根据需要处理不同类型的重定位（如 IMAGE_REL_BASED_HIGHLOW、IMAGE_REL_BASED_ABSOLUTE 等）。

线程上下文

在现代操作系统中，线程（thread）作为CPU调度的基本单位，每次调度就是线程上下文的切换。线程上下文就是表示线程信息的一系列东西，包括各种变量、寄存器以及进程的运行的环境。这样，当进程被切换后，下次再切换回来继续执行，能够知道原来的状态

特征 PCB PEB
定义 进程控制块，用于管理进程的状态和信息。 进程环境块，存储进程运行时环境信息。
作用 主要用于进程调度和状态管理。 提供进程执行所需的环境和模块信息。
存在形式 每个进程都有一个 PCB，存在于内存中。 每个进程都有一个 PEB，存在于内存中。
组成部分 包含 PID、状态、程序计数器、寄存器等。 包含进程参数、图像基址、已加载模块等。
使用场景 操作系统在调度进程时使用。 操作系统和进程在运行时访问环境信息。

一些应用如下：

在设置 上下文劫持注入 中我们通过进程上下文获取 EIP/RIP 的值，这样可以直接劫持cpu的 EIP/RIP 寄存器，使其直接指向我们的恶意代码；或者在 进程镂空注入 中，我们可以获取 EBX/RDX 寄存器的值，根据 Windows 的调用约定，PEB 的地址通常存储在 EBX/RDX 寄存器中，进一步根据PEB获取特定进程的映像基址（ImageBase）

在注入中常用寄存器的调用约定：

1
2
3
4
5
6
7
8
9
// x64 注入
ctx.Rcx = 入口点地址
ctx.Rdx = PEB地址
ctx.Rip = 入口点

// x86 注入
ctx.Eax = 入口点地址
ctx.Ebx = PEB地址
ctx.Eip = 入口点

PEB

这里详细说说PEB（Process Environment Block，进程环境控制块）。

PEB：是Windows操作系统中用于管理进程的一个数据结构。它包含了与进程相关的所有信息，比如进程的环境变量、进程的状态、内存管理信息、句柄信息等。其中非常关键的信息就是进程的映像基址。

作用：我们利用 PEB 可以完成很多事情，比如说 动态获取 api，进程伪装，反调试 等等。
